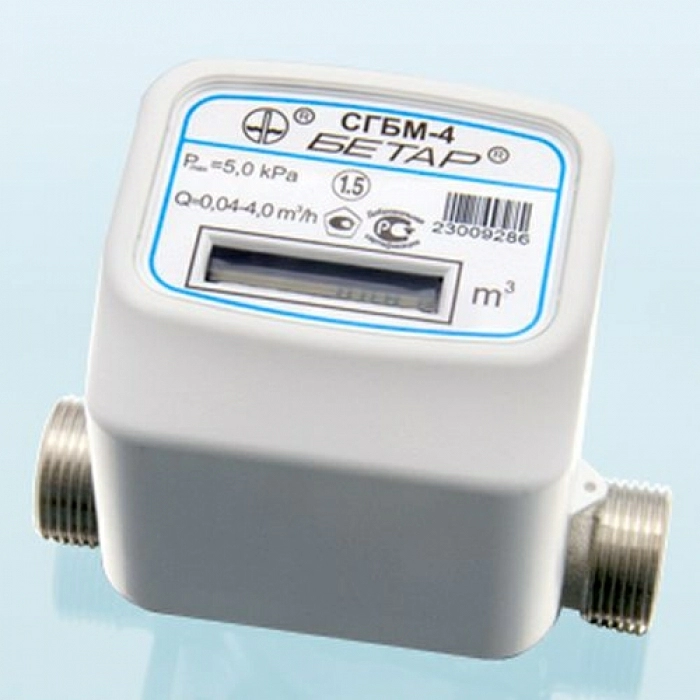

Счетчик газа СГБМ-4

Счетчик газа СГБМ-4 (г.Чистополь)

"Типоразмер 4.

Вид Струйно-акустический.

Измеряемая среда - природный газ.

по ГОСТ 5542-2014 - природный газ по ГОСТ 20448-90.

Давление измеряемой среды, не более, кПа [кгс/см2] 5,0 (0,05).

Диаметр условного прохода тройника Ду, мм 20.

Присоединение к газопроводу - штуцер/штуцер

Расход, м3/ч: - минимальный Qmin 0,04.

- максимальный Qmax 4.

Пределы допускаемой относительной погрешности счетчика, %:

- в диапазоне расходов от Qmin до 0,2хQmax ± 2,5.

- в диапазоне расходов от 0,2хQmax до Qmax включительно.

- для класса точности 1.0 ± 1,0.

- для класса точности 1.5 ± 1,5.

Потеря давления при максимальном расходе газа Qmax, не более, мм вод. ст (кПа) 160 (1,6).

Емкость индикаторного устройства, [м3] 999999,999.

Условия эксплуатации - температура окружающего воздуха, С от -10 до +50.

- относительная влажность окружающего воздуха при температуре не выше плюс 35 С, не более, % 95.

- атмосферное давление, кПа (мм рт. ст.) от 84 до 106,7 (от 630 до 800).

Класс защиты от проникновения пыли и воды по ГОСТ 14254-96 IP54.

Масса без комплекта монтажных частей, не более, кг 0,67.

Габаритные размеры, не более, мм 70х88х76.

Срок службы, лет 12."
