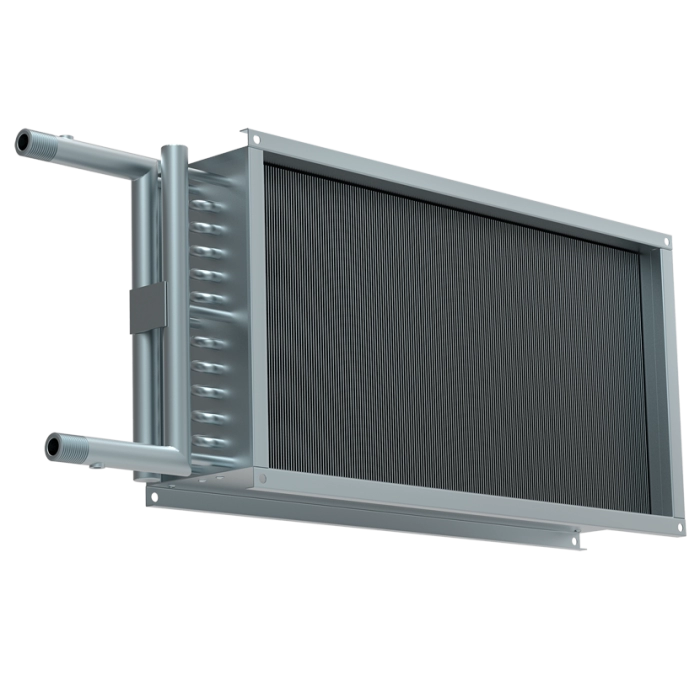

Водяной нагреватель для прямоугольных каналов WHR 800*500-3
Описание
Водяной нагреватель WHR предназначен для нагрева воздуха вnbsp;канальных системах вентиляции. Нагреватель устанавливается непосредственно вnbsp;канал. Вnbsp;качестве теплоносителя могут использоваться как вода, так иnbsp;незамерзающие смеси.
Конструкция
Вnbsp;водяном нагревателе используемый шаг оребрения составляет 2,1nbsp;мм.,nbsp;вместо общепринятого (для наборных систем вентиляции) 2,5nbsp;мм.,nbsp;что позволило существенно увеличить теплоотдачу, при этом неnbsp;существенно увеличивается сопротивление теплообменника иnbsp;оптимизируются массогабаритные показатели.
Корпус воздухонагревателя изготавливается изnbsp;оцинкованного стального листа. Поверхность теплообмена изготавливается изnbsp;медных труб, механически расширенных наnbsp;ребрах вnbsp;виде пластин.
Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем сnbsp;2nbsp;содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150deg;C, максимальное давление 16 бар. Воздухонагреватель испытан наnbsp;герметичность при давлении 24nbsp;бар.
Преимущества
- Прочный корпус изnbsp;оцинкованной стали.
- Шаг оребрения 2,1nbsp;мм.
- Устанавливается непосредственно вnbsp;канал.
- Медно-алюминиевый теплообменник.
Сертификат:
Декларация соответствия ТР ТС.
Гарантияnbsp;mdash; 12nbsp;месяцев
Схема подключения
| Вес товара (нетто) | 17.4 |
| Вес товара с упаковкой (брутто) | 17.8 кг |
| Вид канала | Прямоугольный |
| Вход/выход теплообменника | 1 (внешняя) |
| Высота товара | 0.54 |
| Высота упаковки товара | 17 см |
| Глубина товара | 0.15 |
| Глубина упаковки товара | 106.5 см |
| Макс. потребляемая мощность, кВт | 153.68 кВт |
| Макс. расход воздуха | 6500 |
| Макс. температура жидкости | 150 |
| Мин. расход воздуха | 2000 |
| Мощность нагревателя | 147.1 кВт |
| Посадочный размер вентиляционного канала | 800*500 мм |
| Расход Воды | 6,3 м3/час |
| Резьба присоединения | 1 (внешняя) |
| Шаг оребрения теплообменника | 2.1 |
| Ширина товара | 1.02 |
| Ширина упаковки товара | 57 см |
| Эксклюзив | Да |
| Защита от перегрева | Да |
| Вариант размещения | Универсальное |
| Макс. Потребляемая Мощность, Вт | 153.68 |
| Область Применения | Полупромышленное оборудование |
| Регулировка Температуры | Да (при использовании терморегулятора) |
| Основные характеристики | |
| Модель | Водяной нагреватель для прямоугольных каналов WHR 800*500-3 |
