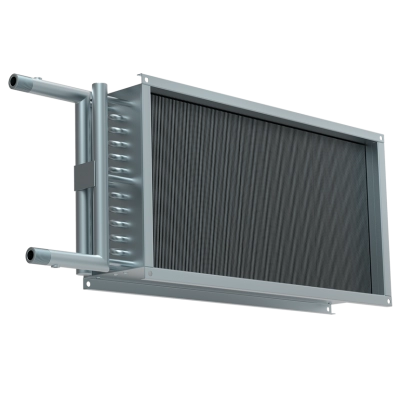

Водяной нагреватель для прямоугольных каналов WHR 500*250-2
Водяной нагреватель WHR предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Конструкция
В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.
Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.
Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя.
Максимальная рабочая температура 150°C, максимальное давление 16 бар.
Воздухонагреватель испытан на герметичность при давлении 24 бар.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливается непосредственно в канал.
- Медно-алюминиевый теплообменник.
Сертификат:
Декларация соответствия ТР ТС.
Гарантия — 12 месяцев
Схема подключения
| Вес товара | 6.4 кг |
| Вес товара (нетто) | 6.4 |
| Вес товара с упаковкой (брутто) | 6.24 кг |
| Вид канала | Прямоугольный |
| Внутренний объем | 1.17 л |
| Вход/выход теплообменника | 1 (внешняя) |
| Высота товара | 0.29 |
| Высота упаковки товара | 16 см |
| Габаритные размеры товара (В*Ш*Г) | 0,29*0,72*0,15 |
| Гарантийный срок | 12 мес |
| Глубина товара | 0.15 |
| Глубина упаковки товара | 76 см |
| Макс. потребляемая мощность, кВт | 29.74 кВт |
| Макс. расход воздуха | 1600 |
| Макс. температура жидкости | 150 |
| Мин. расход воздуха | 550 |
| Мощность нагревателя | 29.2 кВт |
| Посадочный размер вентиляционного канала | 500*250 мм |
| Расход Воды | 1,22 м3/час |
| Резьба присоединения | 1 (внешняя) |
| Страна производства | РОССИЯ |
| Тип Нагревательного элемента | Медно-алюминиевый теплообменник с механически расширенными трубами |
| Шаг оребрения теплообменника | 2.1 |
| Ширина товара | 0.72 |
| Ширина упаковки товара | 29 см |
| Эксклюзив | Да |
| Бренд | SHUFT |
| Материал корпуса | Оцинкованная сталь |
| Защита от перегрева | Да |
| Вариант размещения | Универсальное |
| Макс. Потребляемая Мощность, Вт | 29.74 |
| Материал Теплообменника | Медно-алюминиевый |
| Область Применения | Полупромышленное оборудование |
| Регулировка Температуры | Да (при использовании терморегулятора) |
| Серия | WHR |
| Основные характеристики | |
| Модель | Водяной нагреватель для прямоугольных каналов WHR 500*250-2 |
