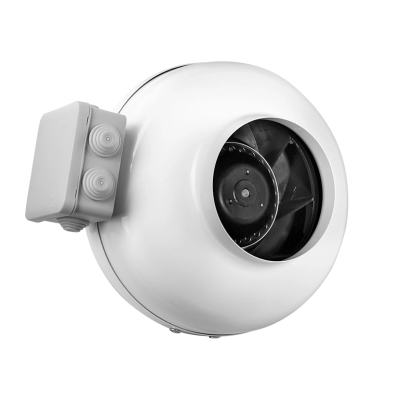

Вентилятор канальный круглый Shuft Tube 100 XL
Вентилятор TUBE 100XL применяется для перемещения воздуха в круглых каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.
Отличительные особенности
- Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы.
- Шариковые подшипники двигателя не требуют техобслуживания.
- Двигатели имеют встроенное термореле с автоматическим перезапуском.
- Прочный корпус из оцинкованной стали.
- Высокоэффективная крыльчатка с загнутыми назад лопатками.
- Высококачественные асинхронные двигатели с внешним ротором IP44, клеммная коробка IP44.
- Регулирование скорости 0–100 % путем изменения напряжения (тиристорные или автотрансформаторные регуляторы).
- Разъемный корпус обеспечивает легкость обслуживания.
- Установка в любом положении.
- Применяются для перемещения воздуха в круглых каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.
Монтаж
Вентиляторы поставляются готовыми к подключению. Монтаж должен выполняться компетентным персоналом. Вентиляторы устанавливаются, в основном, внутри помещения. При наружной установке вентиляторы должны быть защищены от внешних воздействий. Вентиляторы монтируются в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Не допускается:
использовать устройства для транспортировки воздуха содержащего «тяжелую» пыль, муку и т.п.;
монтировать вентиляторы во взрыво-, пожароопасных помещениях и использовать их для транспортировки воздуха с содержанием паров пожароопасных веществ.
Гарантия 12 месяцев
Сертификат:
Декларация о соответствии ТР ТС.
Схема электрических соединений
Размеры
Модель | D | L | H | D1 |
---|---|---|---|---|
TUBE 100XL | 100 | 200 | 45 | 237 |
Вес товара | 3.2 кг |
Вес товара (нетто) | 3.2 |
Вес товара с упаковкой (брутто) | 4 |
Вид канала | Круглый |
Встроенный клапан обратной тяги | Нет |
Высота товара | 0.25 |
Высота упаковки товара | 25 |
Габаритные размеры товара (В*Ш*Г) | 245*245*205 |
Гарантийный документ | Гарантийный талон |
Гарантийный срок | 3 года |
Глубина товара | 0.21 |
Глубина упаковки товара | 30 |
Макс. напор | 350 |
Макс. производительность | 250 |
Напряжение электропитания | 220 |
Напряжение электропитания, В | 220 |
Посадочный размер вентиляционного канала | 100 |
Регулировка скорости вращения вентилятора | Да |
Тип конструкции вентилятора | Центробежный |
Функция реверса направления потока | Нет |
Частота вращения | 2400 |
Ширина товара | 0.25 |
Ширина упаковки товара | 30 |
Эксклюзив | Да |
Бренд | SHUFT |
Вид установки (Крепления) | Монтаж присоединительный |
Защита от перегрева | Да |
Вариант размещения | Под любым углом |
Класс Пылевлагозащищенности | IPX4 |
Макс. Потребляемая Мощность, Вт | 62 |
Набор Крепежных Элементов В Комплекте | Нет |
Область Применения | Универсальное оборудование |
Потребительский Класс | Стандарт |
Серия | TUBE |
Сетевой Кабель | Нет |
Сетевой Кабель С Вилкой | Нет |
Основные характеристики | |
Модель | Вентилятор канальный круглый Shuft Tube 100 XL |
